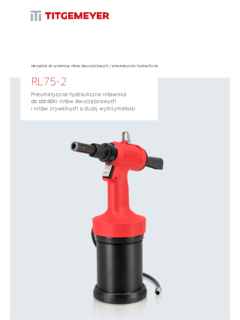

RL75-2
Zalety w skrócie
- Wysoka szybkość osadzania
- Prosta w obsłudze
- Przyjazna w serwisowaniu
- Niewielka masa
- Duża siła ciągu
- Wyważony punkt nacisku na wyzwalaczu
- Ergonomiczny uchwyt
- Środek ciężkości narzędzia znajduje się w jego środku
- Przyłącze powietrza ochronne na tylnej ścianie narzędzia
- Oprzyrządowanie do zawieszenia stabilizatora
- Nadciśnieniowy zawór bezpieczeństwa w narzędziu
- Pojemnik na trzpienie nitów z mechanizmem szybkiego
zamykania (dostępny opcjonalnie)
Zakres roboczy nitów dwuczęściowych
Element mocujący | Standardowa ø | ø nitów | ||||||
| 4,8 | 6,4 | 8,0 | 9,6 | 4,8 | 6,4 | 8,0 | 9,6 | |
| Aluminium | x | x | ||||||
| Stal | x | x | x | x | ||||
| Stal nierdzewna | x | x | ||||||
Element mocujący | ø nitów | ø nitów | |||
| 4,8 | 6,4 | 7,8 | 9,6 | 9,5 | |
| Aluminium | x | x | |||
| Stal | x | x | x | ||
| Stal nierdzewna | x | x | |||
Zakres roboczy nitów zrywalnych o dużej wytrzymałości
Element mocujący | ø nitów TIBULB | ø nitów M-LOCK | ||||
| 4,8 | 6,4 | 7,8 | 4,8 | 6,4 | 9,5 | |
| Aluminium | x | x | x | x | ||
| Stal | x | x | x | x | x | |
| Stal nierdzewna | x | x | x | x | ||
Element mocujący | ø nitów MAGNA-BULB® | ø nitów BOM® | |||||
| 4,8 | 6,4 | 7,8 | 4,8 | 6,4 | 7,8 | 9,5 | |
| Aluminium | |||||||
| Stal | x | x | |||||
| Stal nierdzewna | |||||||
Dane techniczne
| Masa (w zależności od wersji): | 1,71 kg |
| Wymiary (WxD): | 331 x 218 mm |
| Nit dwuczęściowy: | 5,0 – 6,5 mm |
| Nity zrywalne o dużej wytrzymałości: | 4,8 – 6,4 mm |
| Siła ciągu: | 28 kN / 6 bar |
| Skok roboczy: | 17 mm |
| Szybkość cyklu nitowania: | 0,9 s (bez nitu) |
| Zużycie powietrza na 1 nit: | 5,8 l |
| Poziom hałasu: | 86 dB |
| Ciśnienie robocze: | 6,0 bar, maks. 7 bar |
| Przyłącze sprężonego powietrza: | 6 mm, (G1/"4) |
| Norma oleju hydraulicznego: | ISO HN 32 |
| Przykład oleju hydraulicznego: | OH-HM 32 |
| Norma środka smarowego: | ISO XCCHB-2 |
| Przykład środka smarowego: | LV2EP |
Zakres dostawy
Nitownica RL75-2
Zestaw do uzupełniania oleju
Przyłącze powietrza
Instrukcja obsługi
Nr artykułu 385 060 350
