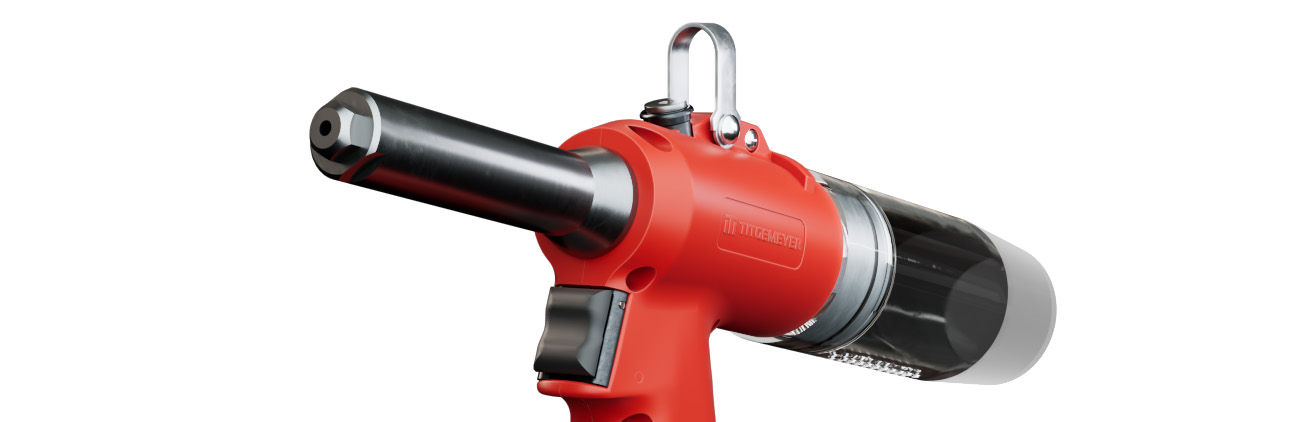

RL20-2
Vorteile auf einen Blick
- Hohe Setzgeschwindigkeit
- Nietzyklus schneller als 1 Sekunde
- Wirtschaftlicher Luftverbrauch durch separaten Auslöser für die Luftabsaugung
- Einfache Bedienung
- Wartungsfreundlich
- Geringes Gewicht
- Ausgewogener Druckpunkt am Auslöser
- Werkzeugschwerpunkt liegt in der Werkzeugmitte
- Ergonomischer Griff
- Luftanschluss an der Rückseite des Werkzeugs
- Einhängevorrichtung für Balancer
- Werkzeuglose Demontage der Zugeinheit
- Sicherheitsüberdruckventil im Werkzeug
- Nietdornbehälter mit Schnellverschluss
Arbeitsbereich
Niet-Ø [mm] |
2,4** |
3,0/3,2 |
4,0 |
4,8/5,0 |
6,0 |
6,4 |
| Aluminium, Kupfer, Messing | x | x | x | x | ||
| Stahl | x | x | x | x | ||
| Edelstahl | x | x | x | x* |
* Abhängig vom Niettyp
** Nicht für Becher-Blindniete geeignet.
Technische Daten
| Gewicht (je nach Ausführung): | 1,4 kg |
| Abmessungen (HxL): | 269 x 277 mm |
| Blindnietdurchmesser: | 2,4 - 5 mm, max. Ø des Nietdorns 4 mm |
| Zugkraft: | 11,9 kN / 6 bar |
| Arbeitshub: | 19 mm |
| Geschwindigkeit des Nietzyklus: | 0,9 s (ohne Niet) |
| Luftverbrauch für 1 Niet: | 2,7 l |
| Geräuschpegel: | 86,5 dB |
| Betriebsdruck: | 6 bar |
| Druckluftanschluss: | 6 mm, (G1/"4) |
| Hydrauliköl-Norm: | ISO HN 32 |
| Hydrauliköl Beispiel: | OH-HM 32 |
| Schmierstoffnorm: | ISO XCCHB-2 |
| Schmierstoff-Beispiel | LV2EP |
Lieferumfang
Nietwerkzeug RL20-2
Mundstücke: 2,4 mm; 3,0 / 3,2 mm; 4,0 mm; 4,8 / 5,0 mm
Öl-Nachfüllset
Luftanschluss
Bedienungsanleitung
Artikel-Nr. 431 450 700
